热电偶是工业上最常用的温度检测元件之一。铠装热电偶结构图，厦门科昊为您解答为您解答。
铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。铠装热电偶分绝缘式和接壳式两种。

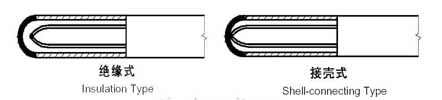

铠装热电偶结构图

（1）接壳式
热电偶的测量端与金属套管接触并焊接在一起。适用于测量温度高、压力高、腐蚀性较强的介质。
（2）绝缘式
热电偶的测量端焊接后填以绝缘材料再与金属套管焊接。适用范围同接壳式，特点是偶丝与保护金属套管不接触，具有电气绝缘性能。
（3）圆接插式
金属套管端头部分的直径为原直径的一半，故时间常数更小。
（4）扁接插式
分为接壳型和绝缘型两种，其时间常数最小，反应速度更快。
铠装热电偶冷端连接补偿导线的接线盒的结构，根据不同的使用条件，有不同的式。如简易式、带补偿导线式、插座式等，选用时可参考有关资料。
由于铠装热电偶具有寿命长、机械性能好、耐高压、可挠性等许多优点，因而深受欢迎。
、
