pt100热电阻接线原理图及接线方式

2017-05-09 22:46:18      点击:

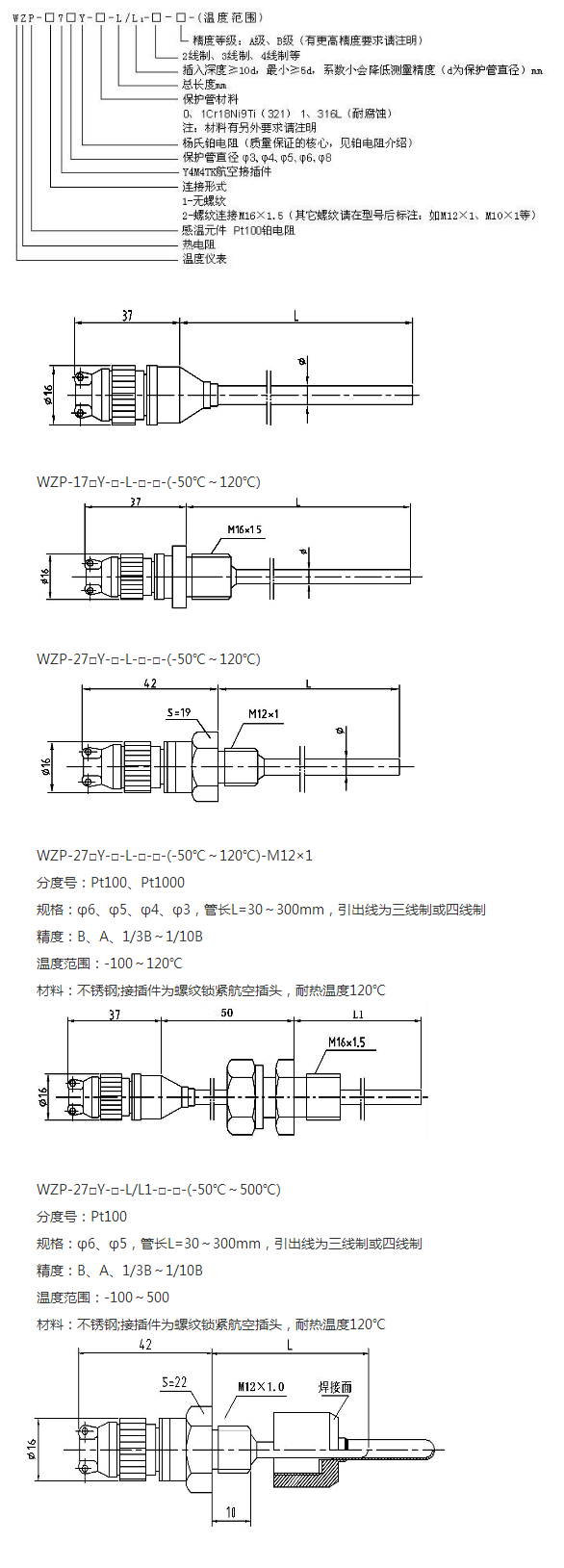

外加焊接护套型WZPT-27□Y-□-L-□□-(-50~120℃)-M12×1

分度号:Pt100

规格:φ6、φ5,管长L=30~300mm,引出线为三线制或四线制

精度:B、A、1/3B~1/10B

温度范围:-100~120℃

材料:不锈钢;接插件为钢球锁紧航空插头,耐热温度120℃

1、Pt100热电阻的三种接线方式在原理上的不同:

二线制和三线制是用电桥法测量,最后给出的是温度值与模拟量输出值的关系。四线没有电桥,完全只是用恒流源发送,电压计测量,最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响

连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响,铂电阻三线制或者四线制接线方式能有效消除这种影响。 与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子:I+、I-、V+、V-。其中,I+、I-端是为了给热电阻提供恒定的电流,V+、V-是用来监测热电阻的电压变化,依次检测温度变化。请参阅下图:


(1)四线制就是从热电阻两端引出4线,接线时电路回路和电压测量回路独立分开接线,测量精度高,需要导线多。(2)三线制就是引出三线,Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线(即检测设备的I-端子和V-端子短接)。精度稍好。(3)两线制就使引出两线,Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一(即检测设备的I-端子和V-端子短接、I+端子和V+短接短接)。测量精度差。
