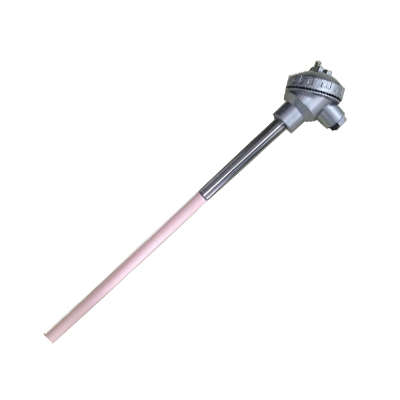

S型热电偶

铂铑10-铂热电偶(S型热电偶)为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(SP)的名义化学成分为铂铑合金,其中含铑为10%,含铂为90%,负极(SN)为纯铂,故俗称单铂铑热电偶。该热电偶长期最高使用温度为1300℃,短期最高使用温度为1600℃。S型热电偶在热电偶系列中具有准确度最高,稳定性最好,测温温区宽,使用寿命长等优点。它的物理,化学性能良好,热电势稳定性及在高温下抗氧化性能好,适用于氧化性和惰性气氛中。由于s型热电偶具有优良的综合性能,符合国际使用温标的s分度热电偶,长期以来曾作为国际温标的内插仪器,“ITS-90”虽规定今后不再作为国际温标的内查仪器,但国际温度咨询委员会(CCT)认为s分度热电偶仍可用于近似实现国际温标。S型热电偶不足之处是热电势,热电势率较小,灵敏读低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。s分度热电偶又叫单铂铑热电偶,它的分度号是S分度号,主要测量0~1600℃的介质的温度,是贵金属热电偶的一个范畴。正常使用在焦化厂、钢厂等高温使用的场合。S型热电偶在正常长期使用温度为800~1300℃左右时测量的精度最高,而在800℃以内的测温准确度不高,而长期使用温度在1300℃以上就很容易损坏热电偶,因此选择正确分度号的热电偶是保证温度测量准确度的重要因素。
主要技术参数
电气出口:M20x1.5,NPT1/2
精度等级:I 、 II
防护等级:IP65
偶丝直径:Φ0.5
公称压力:常压S型热电偶型号及规格:

型 号

分 度 号

测温范围℃

保护管材料

热响应时间

规 格

直径

总长(L)插深I

WRP-130

WRP2-130

S

0-1600


刚玉质

< 150S

Φ16

300x150

350x200

400x250

450x300

550x400

650x500

900x750

1150x1000

1650x1500

2150x2000

WRP-131

WRP2-131

S

0-1600

< 150S

Φ25

S型热电偶主要技术参数

产品执行标准
IEC584
IEC751
JB/T5582-1991
订货需知:
1.注明热电偶型号、分度号、使用温度。
2.热电偶保护管直径、长度。
3.紧固件、法兰装置,提供尺寸。
