KH2000智能系列压力变送器
更新：2017-04-07 15:54:33 点击：
详情
KH2000智能系列压力变送器采用美国GE公司的NOVA Sensor高精度隔离型扩散硅传感器组件，通过带HART协议的高可靠性智能电路，将被测介质的表压或绝压转换为4~20mADC标准电信号。同时利用在4~20mA传输线上迭加一个数字信号进行通信（采用Hart协议）、查询和自诊断。通过PC机或手操器（通讯器）可以在现场或控制室对该变送器进行远程控制或重新组态。高质量的传感器、精湛的全焊接封装技术以及完善的装配工艺确保了变送器的高质量和优良性能。
一、特点
1.不锈钢隔离膜片，适用范围广
2.高精度、高稳定性、高可靠性
3.抗射频、抗电磁干扰
4.性价比高
5.具有自诊断能力
6.Hart协议数字通讯技术
1.不锈钢隔离膜片，适用范围广
2.高精度、高稳定性、高可靠性
3.抗射频、抗电磁干扰
4.性价比高
5.具有自诊断能力
6.Hart协议数字通讯技术
二、应用
1.液压及气动控制系统
2.工业过程检测与控制
3.石油天然气控制系统
4.实验室压力校验
5.石化、环保、空气压缩
6.轻工、机械、冶金
7.热电机组
8.其他自动控制和检测系统
9.楼宇供水、恒压供水
10.电站运行巡检、机动制动系统
| 三、主要技术指标 | 四、型号说明 |
|
测量介质：与316L不锈钢兼容的各种液体、气体或蒸汽
量程范围：0~10kPa至0~60Mpa（参见型号说明）
过载压力：最大量程的2倍（其中量程代码10的产品最大过载为90Mpa）
输出型号：DC4~20mA（二线制）（输出信号可选择性或平方根输出，
输出与HART协议兼容的数字信号）
工作电压：DC12~36V（二线制）；标准DC 24V±5%；纹波小于1%
工作温度：-20~70℃（标准补偿）；特殊补偿由客户提出
贮存温度：-40~125℃
相对湿度：0%~95% U2-12 负载电阻：（4~20mA）：R= 0.02 -RD其中：U为电源电压，RD为电缆内阻
|
|
五、性能参数
零点调节；不带按键，通过PC机或手操器校准（带按键显示表产品，可通过按键组态调校）
量程调节：不带按键，通过PC机货手操器校准（带按键显示表产品，可通过按键组态调校）
电源影响：小于输出量程的0.1%/V
负载影响：可忽略不计
温度影响：0.05%FS/10℃（0.1级）量程迁移后温度影响相应变大
稳 定 性：在十二个月内，不超过变送器的精确度（在最大量程时）
组尼时间：组尼时间可设置0~32S，出厂时设定为0.2S，用户可通过PC机或手操器进行组尼时间重新设置
六、结构指标
六、结构指标
膜片材料：316L不锈钢
压力接头：1Cr18Ni9Ti
电子外壳：铝合金表面喷塑处理
电气接口：M20X1.5内螺纹电缆线密封接头
指示表：5位LCD数字指示（数显表）
重 量：约1.3kg
防护等级：IP65

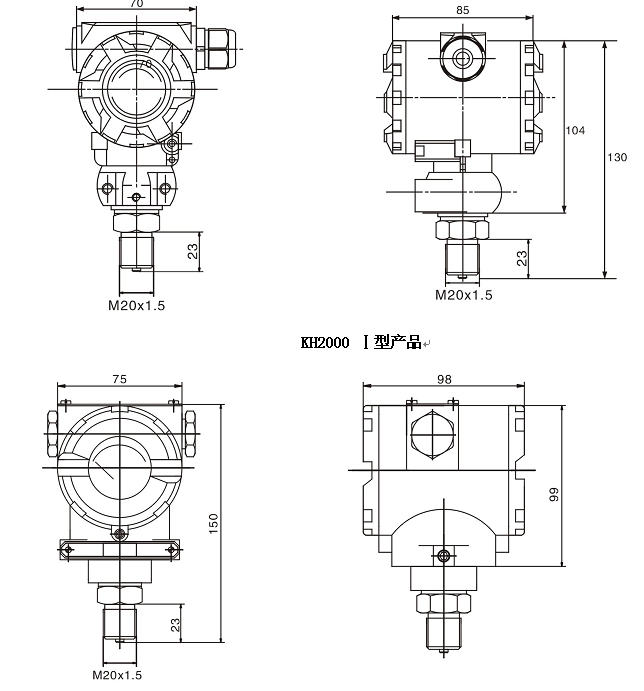

七、结构尺寸
