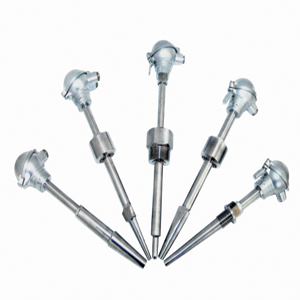

电站专用热电偶专业针对电站设计,可以满足30万,60万千瓦等发电机组及辅机测温需要。直接测量各种生产过程中 的-200°C~800°C范围内液体、蒸汽和气体介质以及固体表面温度。
电站专用热电偶的工作原理热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表 便显示出热电势所对应的温度值。 热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作 仪表便显示出阻值所对应的温度值。
电站专用热电偶的主要技术参数
产品执行标准:
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997
电站专用热电偶的测量范围及允差
型 号
|
分 度 号
|
允 差 等 级
|
|||
I
|
II
|
||||
允差值
|
测温范围 °C
|
允差值
|
测温范围 °C
|
||
WRN
|
K
|
±1.5°C
|
-40~+375
|
±2.5 °C
|
-40~+333
|
±0.004ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
||
WRM
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
±0.004 ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
||
WRE
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
±0.004 ltl
|
375~800
|
±0.004 ltl
|
333~900
|
||
WRF
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
±0.004 ltl
|
375~750
|
±0.004 ltl
|
333~750
|
||
WRC
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
±0.004 ltl
|
125~350
|
±0.0075 ltl
|
133~350
|
常温绝缘电阻
热电阻在环境温度为 15 — 35°C ,相对湿度不大于 80% ,试验电压为 10 — 100V (直流)电极与外套管之间的绝缘电阻 > 100MΩ 。
热电偶在环境温度为 20±15°C ,相对湿度不大于 80% ,试验电压为 500±50V (直流)电极与外套管之间的绝缘电阻 > 1000Ω.m。
订货须知:插入深度、管径大小、安装方式(螺纹尺寸、法兰尺寸)、温度测量范围、精度要求。
